主要技術參數：
|
型號\參數\項目
|
DX-2-Z-2
|
DX-2-Z-4
|
DX-2-Z-6
|
DX-2-Z-10
|
DX-2-Z-20
|
|
允許負載（T）
|
2
|
4
|
6
|
10
|
20
|
|
電機功率（KW）
|
0.2×2
|
0.4×2
|
0.4×2
|
0.8×2
|
0.8×2
|
|
運行速度（m/min）
|
20
|
20
|
20
|
20
|
20
|
|
工字鋼軌型GB706-88
|
28℃
|
32℃
|
32℃
|
63℃
|
63℃
|

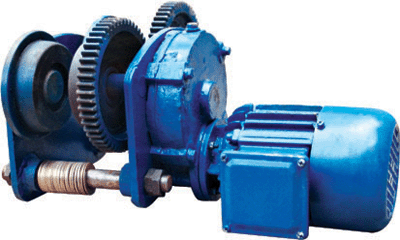

DX-1-Z電動單軌組合行走裝架
DX-1-Z電動單軌單車行走裝架
主要技術參數：
|
型號\參數\項目
|
DX-1-Z-0.5
DX-1-1-0.5
|
DX-1-Z-1
DX-1-1-1
|
DX-1-Z-2
DX-1-1-2
|
DX-1-Z-2
DX-1-1-2
|
DX-1-Z-3
DX-1-1-3
|
DX-1-Z-8
DX-1-1-8
|
DX-1-Z-10
DX-1-1-10
|
|
允許負載（T）
|
0.5
|
1
|
2
|
3
|
5
|
8
|
10
|
|
電機功率（KW）
|
0.2
|
0.2
|
0.4
|
0.4
|
0.8
|
0.8
|
0.8
|
|
運行速度（m/min）
|
20
|
20
|
20
|
20
|
20
|
20
|
20
|
|
工字鋼軌型
GB706-88
|
16a-28b
|
16a-28b
|
20a-32c
|
20a-32c
|
25a-63c
|
25a-63c
|
25a-63c
|
主要技術參數：
|
型號\參數\項目
|
SDX-2-Z-2
|
SDX-2-Z-4
|
SDX-2-Z-6
|
SDX-2-Z-10
|
SDX-2-Z-16 |
SDX-2-Z-20
|
|
允許負載（T）
|
2
|
4
|
6
|
10
|
16 |
20
|
|
電機功率（KW）
|
人工
|
|
運行速度（m/min）
|
人力控制
|
|
工字鋼軌型GB706-88
|
28b
|
20b-32C
|
20b-32C
|
20b-63a
|
20b-63a
|
63C
|

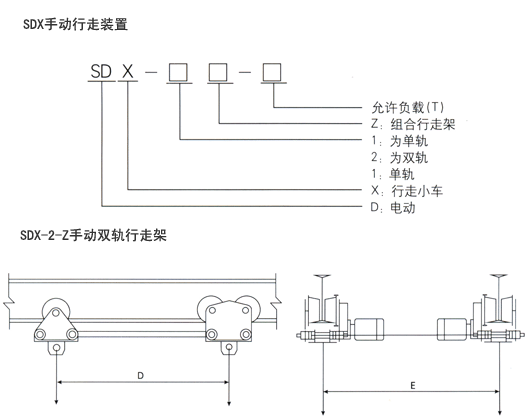

SDX-1-Z電動單軌組合行走裝架
SDX-1-Z電動單軌單車行走裝架
主要技術參數：
|
型號\參數\項目
|
SDX-2-Z-0.5
SDX-1-1-0.5
|
SDX-2-Z-0.5
SDX-1-1-0.5
|
SDX-2-Z-0.5
SDX-1-1-0.5
|
SDX-2-Z-0.5
SDX-1-1-0.5
|
SDX-2-Z-0.5
SDX-1-1-0.5
|
SDX-2-Z-0.5
SDX-1-1-0.5
|
SDX-2-Z-0.5
SDX-1-1-0.5 |
SDX-2-Z-0.5
SDX-1-1-0.5
|
|
允許負載（T）
|
0.5
|
1
|
2
|
3
|
5
|
8
|
16 |
10
|
|
電機功率（KW）
|
人工
|
|
運行速度（m/min）
|
人力控制
|
|
工字鋼軌型
GB706-88
|
28b
|
28b
|
20a-32c
|
20a-32c
|
25a-63c
|
25a-63c
|
25a-63c |
63C
|

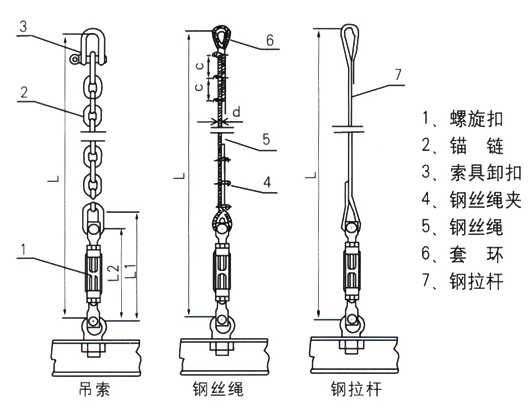

除鐵器的吊掛裝置
1、鋼拉桿可供開中（用戶自焊）和封口兩種。
2、用戶有特殊要求，螺旋扣可不按表內選取，欲定何種型號，應特別標明。
3、選用鋼絲繩吊掛裝置應注意：
（1）、繩夾不得在鋼絲繢一正一反設置
（2）、繩夾的U型螺栓必須從尾段一側扣入。然后夾座從工作段一側扣入（見圖示）
（3）、鋼絲繩每端連接，使用一組繩夾的數量及間距見下表。
| 繩夾公稱尺寸 |
每組繩夾的最少數量 |
繩夾間距 （C） |
| ≤ 19 |
3 |
（6-7）.d |
| >19-32 |
4 |
主要技術參數：
吊掛重量（T）
\參數
\項目 |
鋼絲繩（GB8919-88） |
短環鏈
（Gb5802-86）
 |
鋼
拉
桿 |
鍛造缷扣
（GB/T10603-89）
 |
螺旋扣 |
|
繩
直
徑 |
套環
（GB/ T5971
-86） |
鋼絲繩夾
（GB5976
-86） |
起吊
重量 |
型號 |
可調距離 |
起吊
重量 |
| d |
公稱
尺寸 |
規格 |
t |
d |
p |
w |
起吊
重量
（T） |
直徑 |
M |
W |
S |
起吊
重量
（T） |
A型
（B型） |
最短
L2 |
最長
L1 |
（T） |
| 0.5 |
9 |
|
10 |
4 |
9 |
27 |
30 |
2 |
12 |
M12 |
12 |
25 |
0.63 |
A0.9 M14
d1=14 b=18 |
294 |
434 |
0.9 |
| M14 |
14 |
28 |
0.8 |
| 1 |
9 |
|
10 |
4 |
9 |
27 |
30 |
2 |
16 |
M14 |
14 |
28 |
0.8 |
A1.2 M16
d1=16 b=22 |
356 |
524 |
1.25 |
| M16 |
16 |
31.5 |
1.0 |
| 2 |
12 |
|
12 |
7.5 |
12.5 |
38 |
41 |
4 |
20 |
M20 |
20 |
40 |
1.6 |
A2.1 M20
d1=20 b=27 |
418 |
603 |
2.1 |
| M22 |
22 |
45 |
2.0 |
| 3 |
12 |
|
12 |
7.5 |
12.5 |
38 |
4152 |
4 |
22 |
M24 |
24 |
50 |
2.5 |
A3.5 M24
d1=26 b=32 |
507 |
719 |
3.5 |
| M30 |
30 |
56 |
3.2 |
| 4 |
16 |
|
16 |
13 |
16 |
48 |
52 |
8 |
26 |
M30 |
30 |
56 |
3.2 |
A4.5 M27
d1=30 b=36 |
545 |
757 |
4.5 |
| M33 |
33 |
63 |
4 |
| 5 |
16 |
|
16 |
13 |
16 |
48 |
52 |
8 |
30 |
M36 |
36 |
71 |
5 |
B6 M33
d1=32 b=40 |
633 |
881 |
6.0 |
| M39 |
39 |
80 |
6.3 |
| 7 |
22 |
|
22 |
25 |
18 |
54 |
59 |
15 |
35 |
M39 |
39 |
80 |
6.3 |
B7.5 M36
d1=36 b=44 |
652 |
900 |
7.5 |
| M45 |
45 |
90 |
8 |
| 10 |
22 |
|
22 |
25 |
20 |
60 |
65 |
20 |
40 |
M52 |
52 |
100 |
10 |
B11 M45
d1=45 b=52 |
762 |
1027 |
9.5 |
| M56 |
56 |
112 |
12.5 |
| 15 |
24 |
|
24 |
30 |
20 |
60 |
65 |
20 |
45 |
M56 |
56 |
112 |
12.5 |
B14 M48
d1=50 b=58 |
843 |
1133 |
14 |
| M64 |
64 |
125 |
16 |
| 備注 |
1、每臺除鐵器配4根，每根總長L由用戶根據現場空間訂購。
2、根據除鐵器重量按吊掛裝置的吊掛重量相應選取。 |
 |
|
